检查BIM、CAD与GIS工程数据的几何、属性和完整性问题，通常需要先定义项目的数据标准，再将这些标准拆解为可执行的校验规则，对数据进行“读取—标准化—校验—异常分流—合格数据输出”。
FME工程数据质量治理方案可以把原本依赖人工逐项检查的规则配置成可重复运行的数据工作流，对完整性、属性规则、空间关系、重复记录及格式合规性等问题进行检查，并将异常数据单独输出。
关键前提是：什么数据算合格，需要由项目标准、业主交付要求或目标系统规则决定。FME负责执行这些规则。
1. BIM、CAD与GIS数据质量主要检查什么？
工程数据质量不能只看文件能不能打开。对于需要进入GIS、CIM、资产管理或其他工程平台的数据，更需要关注数据是否能够按照目标系统要求继续使用。

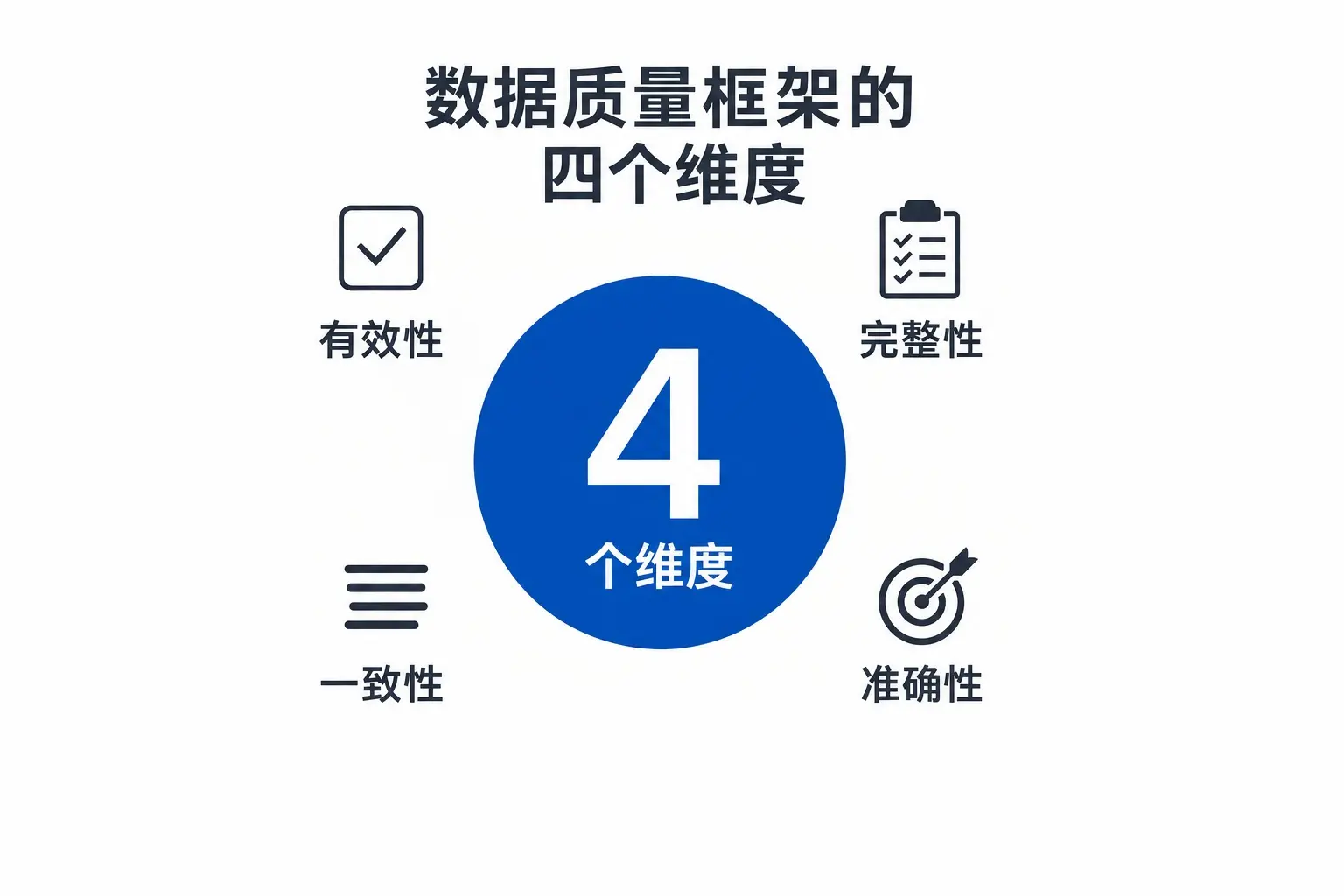

通常可以把质量规则分成四层：
第一层：完整性检查
判断“该有的数据有没有”。例如项目可以规定检查：
- 必需的数据文件是否齐全
- 必需图层或数据类别是否存在
- 规定的对象是否缺失
- 必填属性是否存在
- 关键标识字段是否为空
- 数据是否包含规定的空间参考信息
完整性问题通常意味着数据尚未满足交付或入库的最低条件。
第二层：几何与空间检查
判断“对象的位置和空间关系是否合理”。根据不同工程标准，可以检查：
- 几何对象是否缺失或异常
- 数据中是否存在重复对象
- 对象空间关系是否符合项目规则
- 不同图层或专业数据之间是否存在冲突
- 数据坐标和目标空间参考是否符合要求
FME现有工程与资产集成方案中，也将空间关系、重复记录以及几何处理纳入数据质量处理范围。
第三层：属性检查
判断“对象的信息是否正确、完整并符合标准”。常见规则可以包括：
- 必填字段是否有值
- 字段结构是否符合目标标准
- 分类编码是否符合项目规则
- 同类对象的字段定义是否一致
- 对象标识是否重复
- 不同系统之间的字段映射是否正确
例如，CAD中的图层、BIM中的构件属性和GIS中的业务字段可能采用不同的数据结构。数据进入目标平台前，需要先明确它们之间的对应关系。
第四层：跨系统一致性检查
对于BIM、CAD和GIS同时存在的项目，还需要检查同一个工程对象在不同数据源之间是否一致。例如可以根据项目要求判断：
BIM构件 ↔ CAD对象 ↔ GIS要素 ↔ 资产记录
之间是否拥有能够关联的标识、分类和属性。
这一层尤其重要，因为单独看每一份数据可能都没有明显错误，但进入跨系统流程后仍可能无法正确关联。
在实际工程项目中，数据质量问题还可能表现为坐标偏差、版本冲突和对象编码不一致。关于这些问题对施工和交付的影响，可进一步参阅《安宝特分享丨模型、图纸与地图数据不一致，会给工程项目带来哪些风险？》↗。
2. 建立数据质量规则的第一步：先定义“合格数据”
工程数据质量治理最容易出现的问题，是直接开始开发检查流程，却没有先形成明确的数据标准。建议先回答五个问题：
- 数据最终要进入什么系统？
- 目标系统需要哪些对象？
- 每类对象必须包含哪些属性？
- 空间关系和坐标有什么要求？
- 哪些问题必须阻止数据进入目标系统？
由此形成一份可执行的规则清单。
例如：
检查对象 校验内容 不合格处理
数据文件 必需成果是否齐全 阻止交付
工程对象 是否存在规定对象 输出缺失记录
几何数据 是否符合空间规则 标记异常
属性数据 必填字段是否完整 标记异常
分类编码 是否符合项目标准 标记异常
对象标识 是否存在重复 输出重复记录
空间参考 是否符合目标系统要求 转换或报错
具体规则需要根据项目交付标准确定。
3. 如何检查工程数据的完整性？
完整性校验解决的是：该交的数据是否全部存在？可以按照“文件—数据类别—对象—属性”逐层检查。
文件层完整性
检查项目要求的数据文件是否全部提交。
数据结构完整性
检查规定的图层、模型类别或GIS要素类别是否存在。
对象完整性
按照工程规则判断应该存在的对象是否缺失。
属性完整性
检查关键对象是否拥有规定属性，例如资产编号、类别、状态或其他业务字段。
这种分层方式能够避免只检查“文件有没有”，却遗漏文件内部大量关键数据缺失的问题。
4. 如何检查几何和空间问题？
BIM、CAD与GIS数据最终都与现实工程对象的空间位置有关，因此几何质量通常是工程数据质检的重要部分。检查规则应根据业务场景设置。例如GIS入库项目可能重点关注：
- 空间位置是否有效
- 几何对象是否重复
- 对象之间的空间关系是否合理
- 数据是否处于正确坐标体系
而BIM/CAD转GIS项目还需要关注：
- 工程几何如何转换为GIS对象
- 哪些设计对象需要保留
- 转换后的几何是否满足目标GIS数据模型
- 多专业数据转换后是否出现空间冲突
因此，几何校验规则必须围绕数据最终用途制定。
5. 如何检查属性质量？
属性问题往往比几何问题更隐蔽。地图上看起来位置正确的数据，可能由于字段缺失或分类错误而无法进入后续业务流程。
可以重点建立三类规则。
必填规则
规定哪些字段不能为空。
标准化规则
统一：
- 字段结构
- 分类编码
- 命名方式
- 数据类型
- 输出标准
逻辑规则
检查不同属性之间是否符合业务逻辑。
例如项目可以规定某种设施只能对应特定分类，或者某些对象必须拥有唯一业务标识。
FME工程与资产空间数据集成方案明确支持按照目标系统要求处理字段结构、分类编码和数据模型，并依据业务规则进行质量检查。

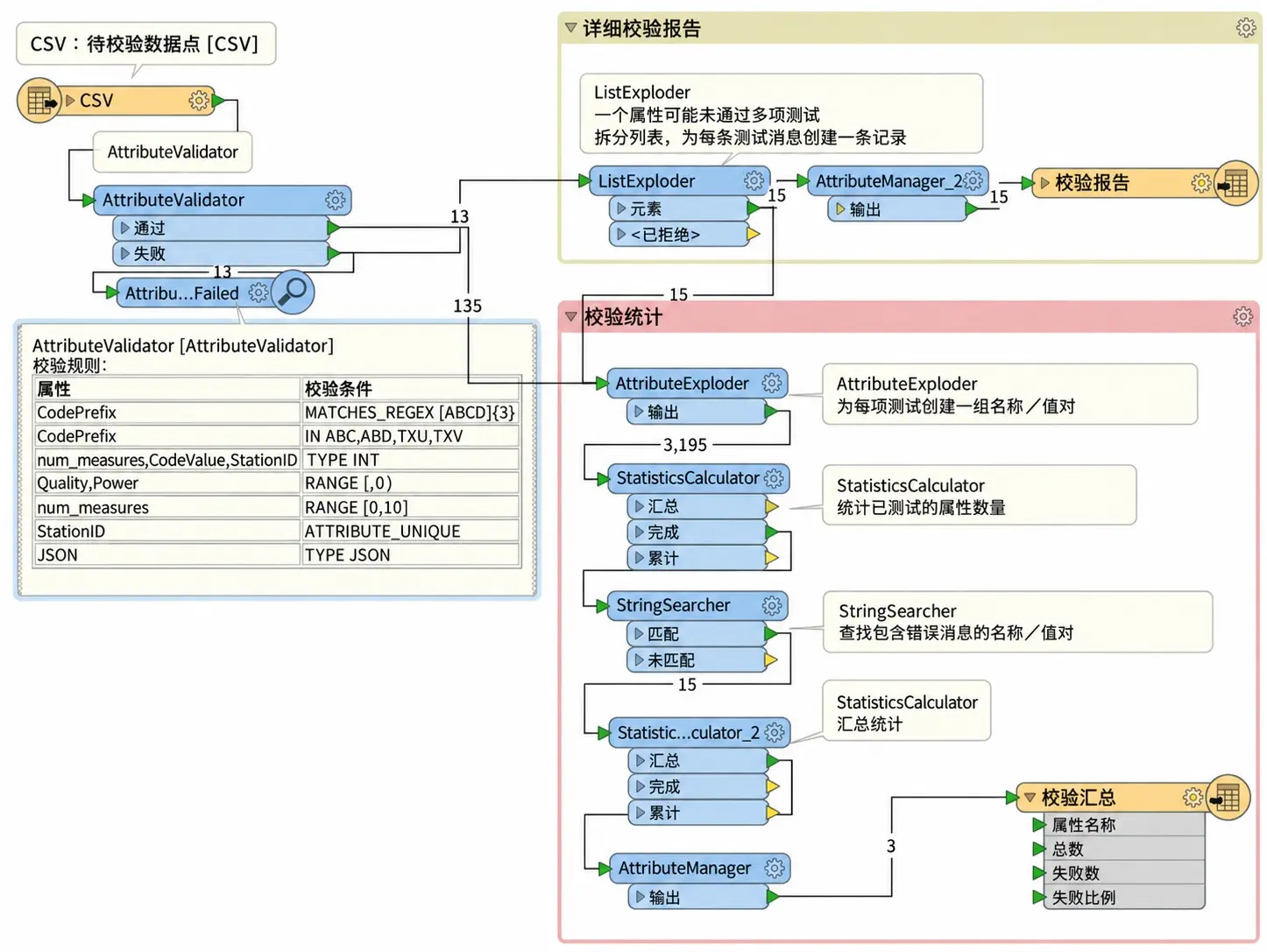

6. 如何把这些规则变成FME自动质检流程？
建立规则后，可以把质检嵌入工程数据转换流程。
一个典型的FME工程数据质量治理流程↗可以设计为：
BIM / CAD / GIS数据输入
↓
数据结构和标准化处理
↓
完整性检查
↓
属性规则检查
↓
几何与空间关系检查
↓
重复、冲突及其他业务规则检查
↓
合格数据 / 异常数据分流
↓
GIS、CIM、资产系统或交付成果
FME在这一过程中同时承担数据转换和规则执行。
因此，质检可以直接嵌入数据交付过程，而不必等所有数据转换结束后再单独人工检查。

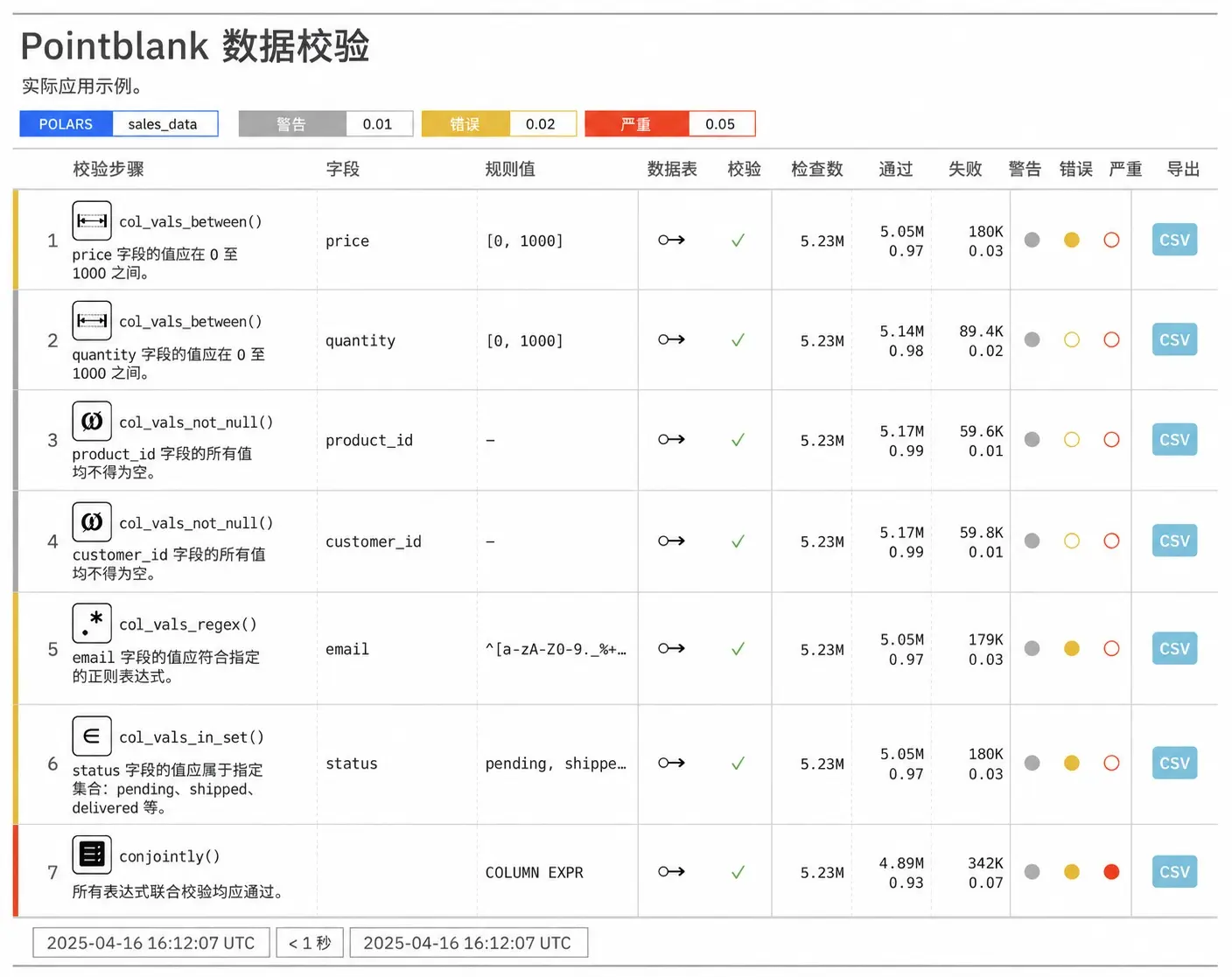

7. 异常数据应该怎么处理？
数据质检的目标不只是发现错误，还需要让错误能够被处理。
建议将结果至少划分为三类：
通过
满足全部必要规则，可以进入后续系统。
警告
存在问题，但根据项目规则仍允许继续处理，需要保留问题记录。
不通过
违反关键规则，不能直接写入正式数据环境。
FME工作流可以将合格数据和异常数据分别输出，并记录处理状态和运行日志。现有FME工程数据方案同样采用“校验—合格数据同步—问题数据记录”的处理逻辑。
这样可以形成：
发现问题 → 定位问题 → 修改源数据 → 再次执行检查
的闭环。
8. 为什么建议把“转换”和“质检”放在同一个流程？
工程项目中，数据质量问题往往在转换过程中才会暴露。
例如：
- CAD转GIS时发现坐标异常
- BIM属性提取时发现字段缺失
- 多源数据合并时发现对象重复
- GIS入库时发现分类编码不一致
如果转换和质检完全分开，同一批数据可能需要经历：
人工整理 → 转换 → 再人工检查 → 发现错误 → 返回修改 → 再次转换
将质量规则嵌入数据转换流程后，可以形成：
读取 → 转换 → 校验 → 分流 → 输出
同一套规则还能够在后续批次继续重复执行。
9. 哪些AEC场景适合建立自动数据质量规则？
设计院成果交付↗
CAD、BIM或GIS成果需要按照业主规定的数据标准交付。适合把字段、坐标、完整性和空间规则形成统一质检流程。
CAD/BIM数据进入GIS或CIM
转换前后需要检查对象、属性和空间位置是否符合目标平台要求。
工程GIS数据库建设
大量不同来源数据持续入库时，可以在正式写入数据库前增加统一质量门槛。
竣工数据向资产系统交付
需要确保工程对象拥有后续运维所需的标识和属性，并能够与资产记录建立对应关系。
长周期基础设施项目
设计数据不断变化时，同一套质量规则可以随数据更新持续运行。
安宝特案例中，Balfour Beatty VINCI在约80公里的HS2铁路项目中使用FME自动化数据处理并维护数据质量，减少了超过1,000小时的人工工作。
10. FME工程数据质量治理方案的边界是什么？
FME可以执行：
- 数据读取和转换
- 格式、坐标、几何和属性处理
- 数据清洗与标准化
- 完整性及业务规则校验
- 空间关系检查
- 异常数据分流
- 自动化执行
- 日志和状态记录
但FME不会替代：
- 项目数据标准制定
- BIM/CAD专业设计审核
- 工程专业规范判断
- 业务部门最终审批
也就是说，FME可以把已有质量标准程序化、自动化，但标准本身仍需要由工程和业务人员定义。
FAQ
BIM、CAD和GIS可以使用同一套质检规则吗？
可以共用部分规则，例如完整性、编码和数据标准检查，但不同数据类型的几何结构和业务含义不同，因此通常还需要分别配置专业规则。
FME可以自动发现所有工程数据错误吗？
不能。FME可以依据已经配置的数据和业务规则识别问题。没有定义规则的问题，不能依赖工具自动判断其工程意义是否正确。
数据转换时可以同时完成质检吗？
可以。转换、标准化和质量检查可以放入同一数据工作流中，异常数据单独输出，合格数据继续进入目标系统。
发现错误后FME会自动修改数据吗？
部分具有明确处理规则的数据问题可以配置自动处理，但涉及工程含义或源数据真实性的问题，应返回责任方确认。是否允许自动修正需要在项目质量规则中明确。
数据质量检查可以自动运行吗？
可以将已经配置好的工作流按项目需要重复执行，并记录异常和运行状态。FME工程集成方案支持将这些流程配置为定时或事件驱动的数据任务。
总结
建立BIM、CAD与GIS数据质量校验体系，关键是把项目标准拆解成“完整性、几何与空间、属性、跨系统一致性”四类可执行规则，再将这些规则嵌入数据转换和交付流程。
FME工程数据质量治理方案可以读取BIM、CAD、GIS及其他工程数据，按照既定规则完成转换、标准化、质量校验和异常分流，并将合格数据继续写入GIS、CIM、资产管理或其他目标系统。
对于需要反复交付、持续更新或多系统流转的AEC项目，质量规则一旦标准化，就可以从一次性的人工检查逐步转变为可重复执行的数据治理流程。
