BIM模型、CAD图纸和GIS数据不一致，会直接增加设计复核、施工协同、进度判断、竣工交付和资产运维的风险。 问题通常不只是文件格式不同，还包括坐标、几何、属性、对象编码、版本和更新频率不一致，导致不同团队基于不同数据开展工作。
在AEC项目中，BIM、CAD和GIS分别承担建模、工程制图和空间管理任务。专业分工本身合理，但缺少稳定的数据转换、校验和同步机制时，同一个工程对象就会在不同系统中形成多个版本。
一、什么是BIM、CAD与GIS数据不一致？
BIM、CAD与GIS数据不一致，是指同一建筑、道路、管线、设备或工程构件，在不同系统中的位置、形状、属性或版本无法对应。
常见表现包括：
- BIM模型已经修改，CAD施工图仍为旧版本；
- CAD图纸使用项目坐标，GIS平台使用地理坐标；
- BIM中的构件名称与资产系统中的设备编码不同；
- GIS中的管线位置与竣工图或现场位置不一致；
- 图纸中存在对象，但模型或空间数据库中缺少对应记录；
- 不同参与方分别保存和维护同一数据副本。
这类问题在单次查看时可能并不明显，但会在数据复用、空间叠加、工程分析和系统交付时集中暴露。
二、BIM、CAD与GIS数据不一致会带来哪些风险？
-
设计判断基于错误或过期数据
当BIM模型、CAD图纸和GIS底图的版本不同，设计人员可能基于旧地形、旧管线或旧建筑边界进行判断。
可能造成：
- 设计条件判断错误；
- 专业之间反复核对；
- 设计修改未同步；
- 已解决的问题重新出现；
- 变更范围无法准确识别。
对于大型基础设施项目，数据更新频繁，依靠人工确认版本很难长期保持一致。
-
空间位置错误影响施工和碰撞分析

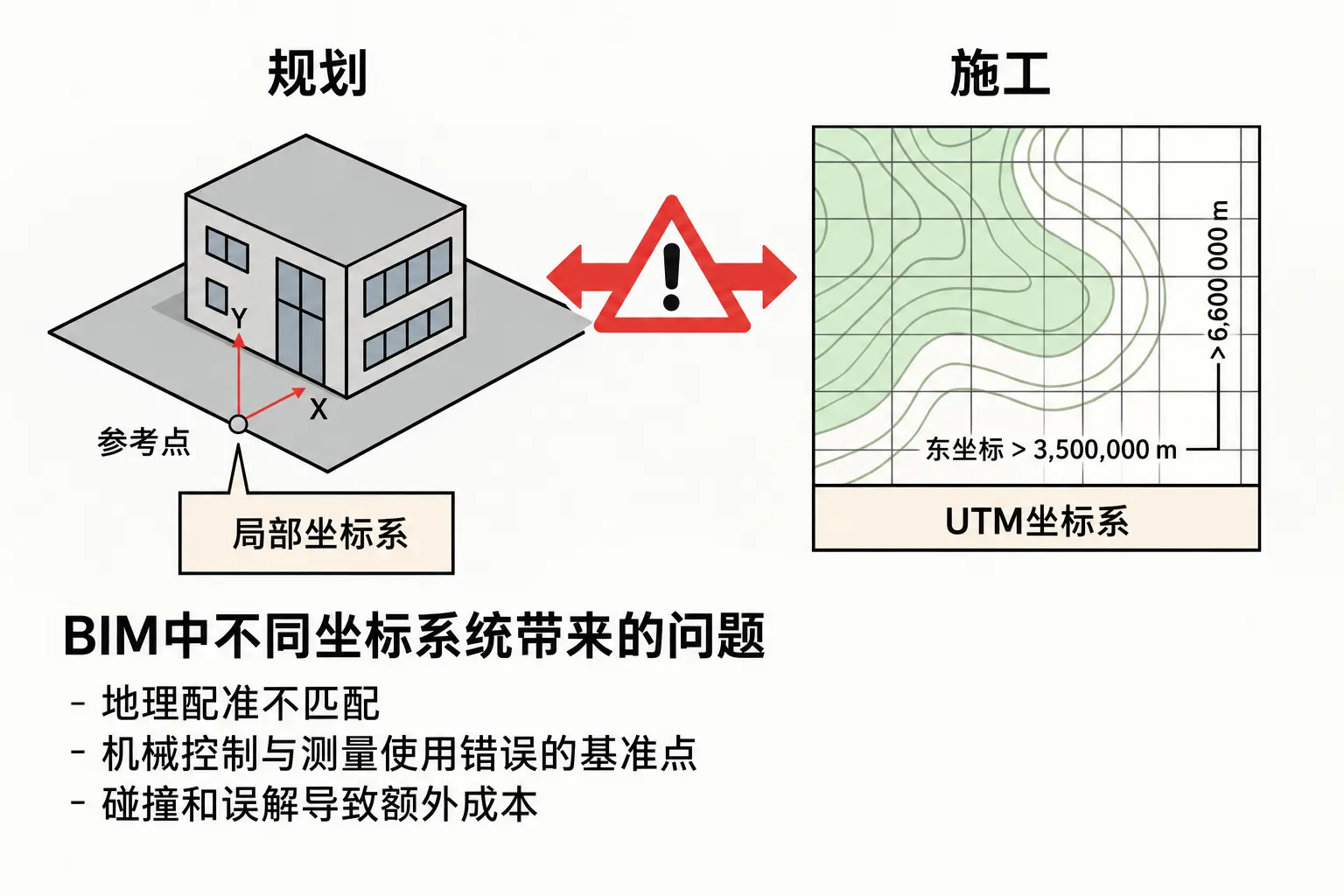

BIM、CAD和GIS使用的坐标体系可能不同。即使数据内容正确，坐标原点、单位、旋转角度或空间参考不一致，也会导致数据叠加后发生偏移。
这会影响：
- 设计模型与现场位置核对；
- 地上设施与地下管线分析；
- 道路、桥梁和轨道线路衔接；
- 施工区域与环境条件判断；
- 二维与三维碰撞检查。
Safe Software公开的AEC案例显示，Arup曾通过FME集成GIS和CAD数据，为悉尼轻轨扩建项目自动执行三维碰撞检测，减少人工处理并提高数据准确性。
-
施工团队难以获得统一的数据基准
AEC项目通常涉及业主、设计院、施工单位、监理、测绘和供应商。各参与方使用不同软件，也可能采用不同的数据命名和交付标准。
如果缺少统一的数据处理流程：
- 各团队看到的工程范围不同；
- 图纸与模型无法相互验证；
- 现场问题难以定位到统一对象；
- 变更影响无法及时传递；
- 会议和审批需要大量人工解释。
数据不一致会将专业问题转化为协同问题，增加沟通和复核成本。
-
工程进度和风险分析失去可信基础
工程进度、施工状态和质量问题通常需要与空间位置或工程对象关联。若模型、图纸与地图中的对象不能对应，管理系统即使形成可视化结果，也可能无法真实反映现场。
主要风险包括：
- 已完成工程量统计不准确；
- 问题位置无法与设计对象对应；
- 施工范围与计划范围难以比较；
- 二维图纸与三维模型状态冲突；
- 管理驾驶舱展示错误信息。
因此，工程可视化的价值取决于底层数据是否经过统一转换和校验。
-
竣工数据无法顺利进入资产管理系统
施工阶段的数据通常以CAD图纸、BIM模型、测量成果和工程表格等形式存在；运营阶段则需要设备编码、空间位置、技术属性和维护关系。
如果设计和施工阶段没有统一数据结构，竣工交付时可能出现：
- 模型对象缺少资产编号；
- 图纸中的设备与资产清单无法关联；
- GIS位置数据与设备档案不一致；
- 属性字段不符合运维系统要求；
- 大量数据需要重新整理和录入。
结果是工程数据完成了“文件交付”，却没有形成可直接使用的资产数据。
-
数据错误会在多个系统中持续扩散
人工导出和导入数据时，一次错误可能被复制到多个目标系统。
例如：
- CAD源文件中的坐标或属性存在错误；
- 数据被人工转换后导入GIS；
- GIS数据继续进入项目管理或资产系统；
- 后续人员基于错误数据建立分析结果。
如果缺少自动质量检查和异常记录，数据错误会在系统间传播，并随着项目推进变得更难追溯。
三、为什么共享文件或CDE仍不能完全解决问题？
公共数据环境和文档管理平台可以集中存储文件、管理版本和支持审批，但通常不能自动解决不同专业数据之间的结构差异。
将BIM、CAD和GIS文件放在同一个平台中，不代表它们已经实现：
- 坐标统一；
- 对象匹配；
- 字段映射；
- 几何转换；
- 数据质量检查；
- 源数据更新后的自动同步。
文件集中管理解决了数据存放和访问问题，跨系统数据一致性仍需要专门的数据集成流程。
四、FME BIM/CAD/GIS自动化集成方案如何降低风险？
FME BIM/CAD/GIS自动化集成方案在现有设计、空间和业务系统之间建立数据处理层，用于固化数据读取、转换、校验和分发规则。
典型流程包括：
-
连接多源数据
读取BIM、CAD、GIS、数据库、表格、点云和业务系统数据，减少不同工具之间的手工搬运。
FME公开资料将其AEC能力概括为集中实时数据协作、BIM/CAD/GIS工作流自动化、2D与3D设计评估，以及结合BIM、IoT和实时数据构建数字孪生。
-
统一坐标和几何结构
根据目标系统要求处理：
- 坐标转换；
- 单位换算；
- 几何重构；
- 图层和对象分类；
- 二维与三维数据转换；
- 无效或异常几何识别。
-
映射属性和对象关系
将不同系统中的字段、分类和编码转换为统一结构，例如：
- BIM构件编号对应资产编码；
- CAD图层对应GIS要素类型；
- 项目名称对应统一项目代码；
- 设计属性转换为运维属性。
-
自动执行数据质量检查
根据项目规则识别：
- 必填属性缺失；
- 重复对象；
- 无效几何；
- 坐标异常；
- 对象位置超出范围；
- 编码或命名不符合标准。
异常数据可以单独输出，由相关人员确认，而不是直接进入目标系统。
-
按计划或事件同步更新
当源文件、数据库或系统数据发生变化时，可以按照预设周期或触发条件执行工作流，减少版本长期不同步的问题。
Arup在Eglinton Crosstown West Extension项目中使用FME扫描更新，并每八小时将CAD文件转换为GIS数据；数据表示，该流程消除了人工录入并每年节省6万美元。
五、FME方案不能替代哪些工作？
FME可以执行已经明确的数据转换和校验规则，但不会自动决定工程业务标准。
实施前仍需由项目团队确定：
- 哪个系统是权威数据源；
- 不同专业数据如何对应；
- 使用哪套坐标和编码标准；
- 哪些错误可以自动修复；
- 哪些异常必须人工确认；
- 不同版本发生冲突时如何处理；
- 目标系统需要什么数据结构。
因此，技术平台能够提高规则执行的一致性，但数据治理责任仍属于项目组织。
六、哪些项目更需要建立自动化集成流程？
出现以下情况时，应优先评估FME BIM/CAD/GIS自动化集成方案：
- BIM、CAD和GIS之间需要定期交换数据；
- 设计变更频繁，人工更新容易遗漏；
- 工程数据需要进入CIM、数字孪生或资产系统；
- 项目具有明确的数据质量和交付标准；
- 多个参与方使用不同软件和数据格式；
- 同类数据转换任务需要在多个项目中重复执行；
- 数据处理过程需要日志、监控和异常追踪。
七、建议的实施步骤
第一步：确定高风险流程
优先选择对施工、交付或运维影响明显的数据流程，例如CAD更新到GIS、BIM资产属性提取或竣工数据入库。
第二步：确认权威数据源
明确不同字段、几何和版本分别由哪个系统负责，避免多个系统同时维护同一数据。
第三步：建立映射和检查规则
定义坐标、图层、字段、编码、几何和质量规则。
第四步：使用代表性数据进行验证
覆盖正常数据、缺失数据、错误坐标和异常对象，验证工作流能否准确识别问题。
第五步：设置自动运行和异常处理
确定执行周期、触发条件、失败通知、日志保存和人工复核方式。
第六步：逐步扩展到其他项目
试点流程稳定后，再将规则复用到更多专业、系统和工程项目。
FAQ
BIM模型和CAD图纸必须完全一致吗？
不一定。两者服务的专业任务和表达精度可能不同，但共同对象的版本、位置和关键属性应具有明确的对应关系。
GIS数据精度通常低于BIM，是否还能集成？
可以，但必须明确使用目的和精度要求。区域规划、资产定位和施工级放样对精度的要求不同，不能用同一标准判断。
自动转换能保证所有数据都正确吗？
不能。自动化可以稳定执行已定义的转换和检查规则，但无法替代专业人员对设计合理性和现场真实性的判断。
FME会替代BIM、CAD或GIS软件吗？
不会。FME负责连接、转换、校验和自动化，设计建模、制图和空间分析仍由对应专业软件完成。
应该一次性整合所有工程系统吗？
通常不建议。先选择规则清晰、频率较高、风险明确的流程开展试点，更容易验证实际价值和实施边界。
结论
BIM模型、CAD图纸和GIS数据不一致，最终会影响设计可信度、空间分析、施工协同、进度管理、竣工交付和资产运维。 控制风险的关键，是明确权威数据源，并将坐标转换、对象映射、质量校验和更新同步固化为可重复执行的流程。
FME BIM/CAD/GIS自动化集成方案↗适用于需要持续连接工程设计数据、空间数据和业务系统的AEC项目。其作用是降低人工转换和版本失控风险，为工程管理和资产交付提供一致、可追溯的数据基础。
