焊接车间里，老师傅最怕的不是焊错了——是下一道工序才发现焊错了。
每一个在轨道交通装备制造车间待过的人都能理解这句话。一台内燃机车的车体焊接，要装配上千个支架、卡座、电气安装件、管路附件。其中任何一个支架的位置偏移、任何一处支座的漏装，在焊接当下都是几分钟可以修复的小问题；可一旦到了涂装、内饰安装、甚至总装阶段才被发现，修复一个错位件的代价可能放大十倍以上——要拆涂层、拆已装部件、重新焊接、重新涂装、重新检验。
捷克最大的内燃机车制造商CZ LOKO，最近几年悄悄做了一件事：他们用一台iPad和一套AR软件，把这个黑洞从产线末端”前移”到了焊接工序中。结果，焊接结构件的复检效率成倍提升，返工和运输返修成本显著下降，更重要的是——每一台出厂机车的关键支架位置，都有了数字化证据。
这件事对中国轨道交通装备制造业意味着什么？本文将完整拆解CZ LOKO的AR质检实践、背后的技术逻辑，以及它对中车体系正在推动的”质量左移”战略的启示。
01 为什么轨交焊接车间是”质量黑洞”的高发区
要理解CZ LOKO的方案有多大价值，得先理解它解决的问题是什么。
现代轨道车辆——无论是动车组、机车，还是地铁车辆——本质上是一个钢结构焊接复合体。一节高铁动车组的车体上有数百个支架、卡座、吊点、管路扎带、电气安装板。一台内燃机车的车架上则更多，可能上千个。这些小部件的存在不是装饰——它们决定了后续电气线束往哪里走、空调机组装在哪里、座椅怎么固定、紧急通风口是不是开在了正确的位置。每一个支架的精度直接影响下游所有工序。
但麻烦的是，这些小部件的检测在传统流程下是高度依赖人工的。质检员手持2D工程图纸，对着实物逐项目视确认——位置对不对、方向对不对、有没有漏装、有没有焊偏。这是一个人脑实时把2D图纸”投射”到3D实物上的过程，听起来简单，做起来极其吃经验：一台车的焊接结构件全检至少3-5小时，而且不同质检员对”什么算偏”的判断标准还可能存在差异。

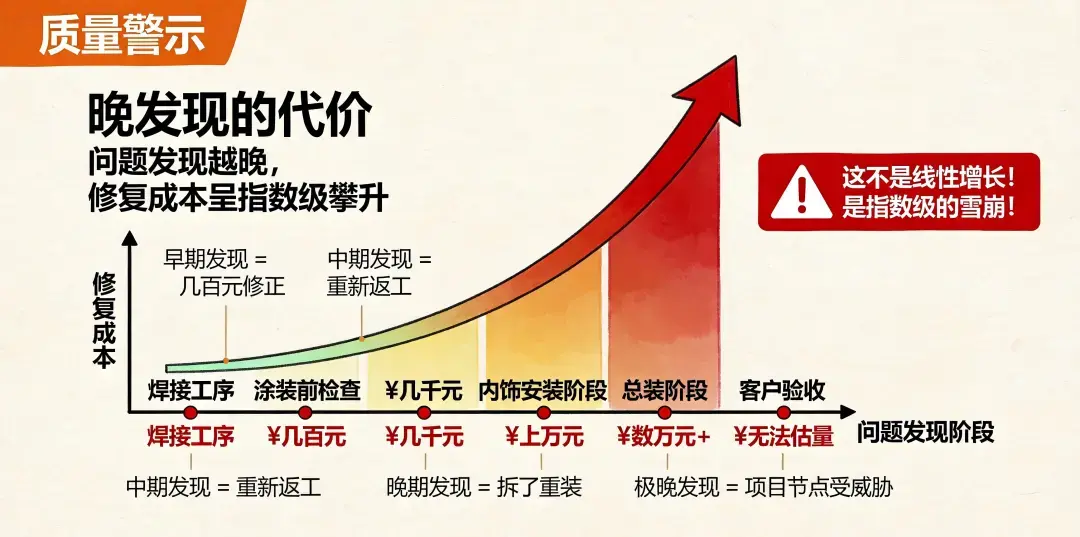

更深层的问题是”晚发现”的成本曲线。如果一个支架在焊接工序中就发现位置偏了，修复成本可能是几百块（重新点焊修正）；如果在涂装前发现，需要打磨重涂，成本上升到几千；如果在内饰安装阶段才发现，意味着已经装上去的内饰件要拆，成本可能上万；如果到了总装甚至客户验收阶段才暴露，那就不只是金钱问题，整个项目交付节点都会被打乱。这条成本曲线是指数级的，不是线性的。
所以行业内有一个共识叫”质量左移”（Quality Left-shift）——把质量门尽可能往生产流程的上游移，越早发现偏差，修复成本越低、对整体节奏的扰动越小。这个理念在汽车制造业里已经实践了二十年，但在轨道交通装备制造业，因为车体复杂度、单车价值、小批量多变种等特性，真正落地的工厂并不多。痛点都看得见，工具却不够好。
CZ LOKO的实践，正是解决了整个问题。
02 CZ LOKO 做了什么——从”下线后排查”到”工序中即检”

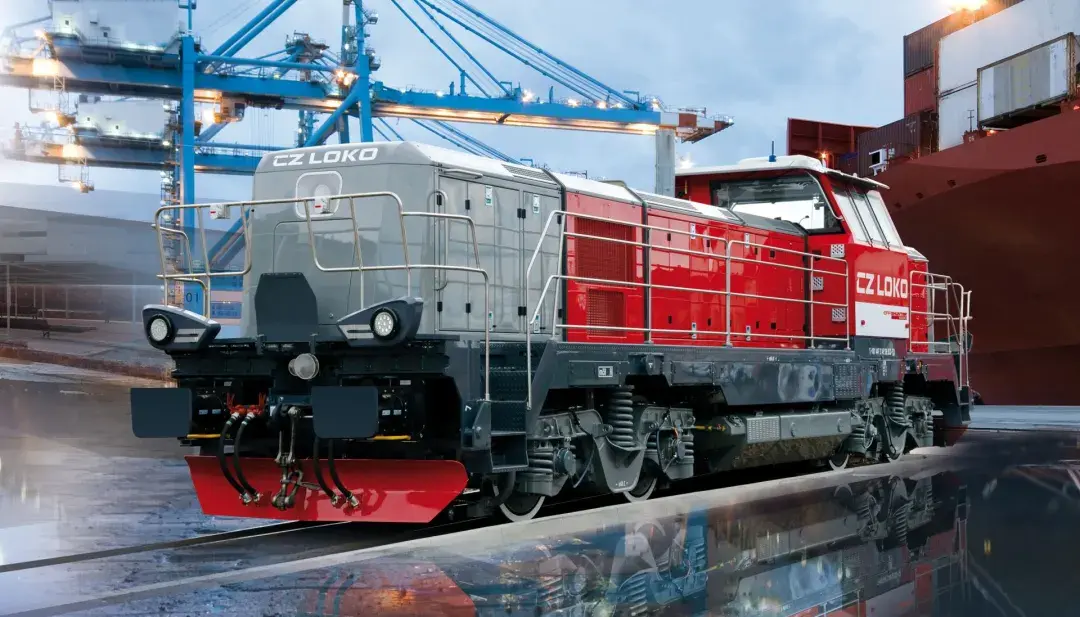

EffiShunter 1000 是 CZ LOKO 的一款四轴柴油调车机车，兼顾工业站场重载调车和正线运输
CZ LOKO是捷克最大的内燃机车制造商，专注于柴电机车和特种铁路车辆。他们的产品出口到欧洲多个国家，对质量稳定性的要求极高——因为一旦机车在国外现场出现问题，跨境维修成本是天文数字。
在引入安宝特拓影Twyn之前，CZ LOKO的车体焊接质检走的是行业标准流程：焊接完成 → 人工对图纸目视 → 关键尺寸用游标卡尺/卷尺抽检 → 重要部位送三坐标测量机精测。这套流程的核心问题不在于准确度，而是”不够快、不够全、不够数字化”。三坐标测量再精准，也只能针对少数关键尺寸，不可能对车体上几百个支架的位置全部测一遍；人工目视再仔细，也会漏检和疲劳；最关键的是，整个过程产生的是纸质或电子表格记录，无法形成可追溯、可统计、可改进的数字化资产。
CZ LOKO引入了拓影Twyn——一个基于增强现实和数字孪生的视觉质检软件平台。它的核心思路及其简单：把车体的CAD模型，通过AR实时叠加在焊接好的实物上，让偏差自动可见。
第一步在办公室。质量工程师打开桌面端的Twyn Studio，把车体的CAD模型拖进去，圈出需要核查的关键支架和附件，几分钟到几十分钟内搭好一个”检测项目”——整个过程像在3D模型上贴标签，不写代码，不做复杂配置，工艺工程师培训一两小时就能独立上手。

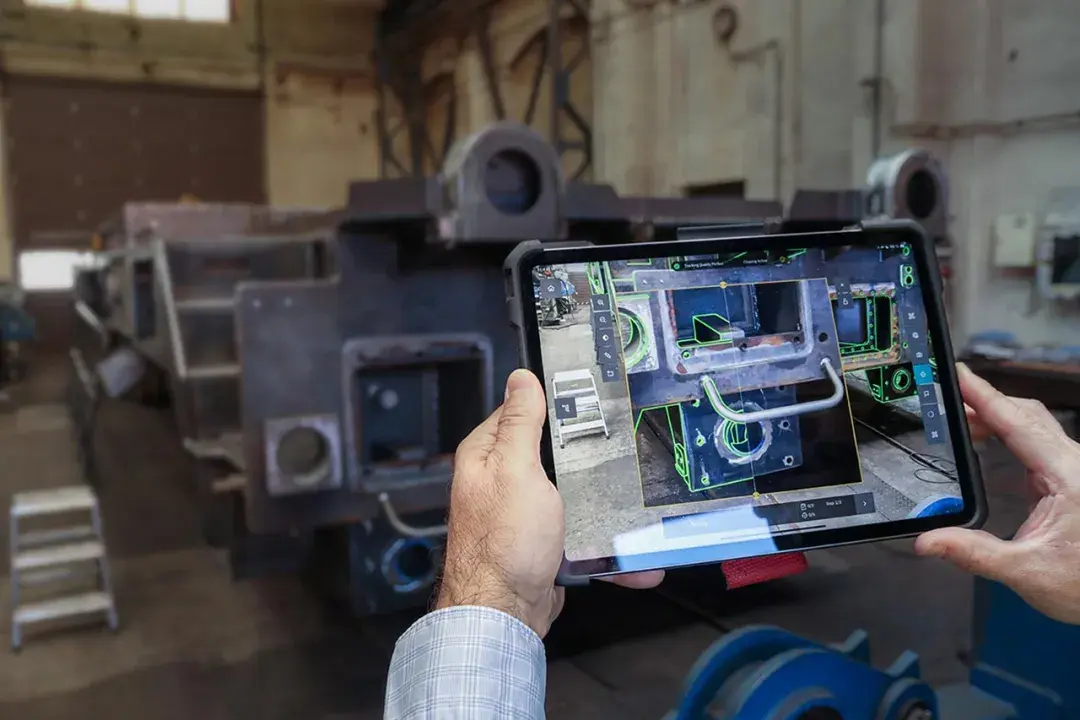

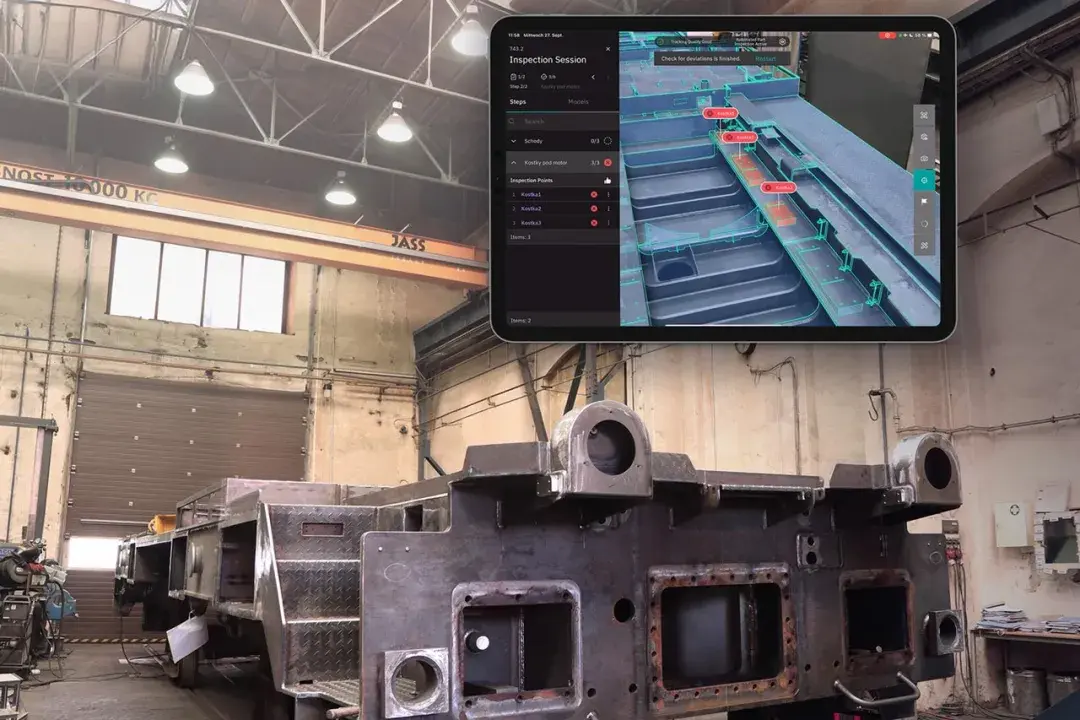

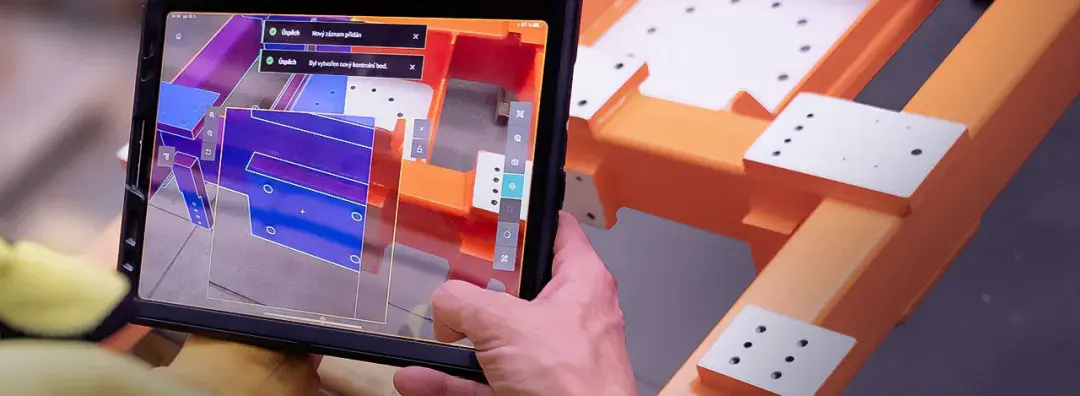

第二步到车间。质检员拿起iPad，打开Twyn View，加载检测项目，对准焊接好的车体——CAD虚线轮廓会自动叠加在实物上。不需要在车体上贴任何二维码、不需要装定位装置、不需要任何前期标定，iPad摄像头本身就能识别车体的位置和方向，把CAD模型精准锁在实物上。

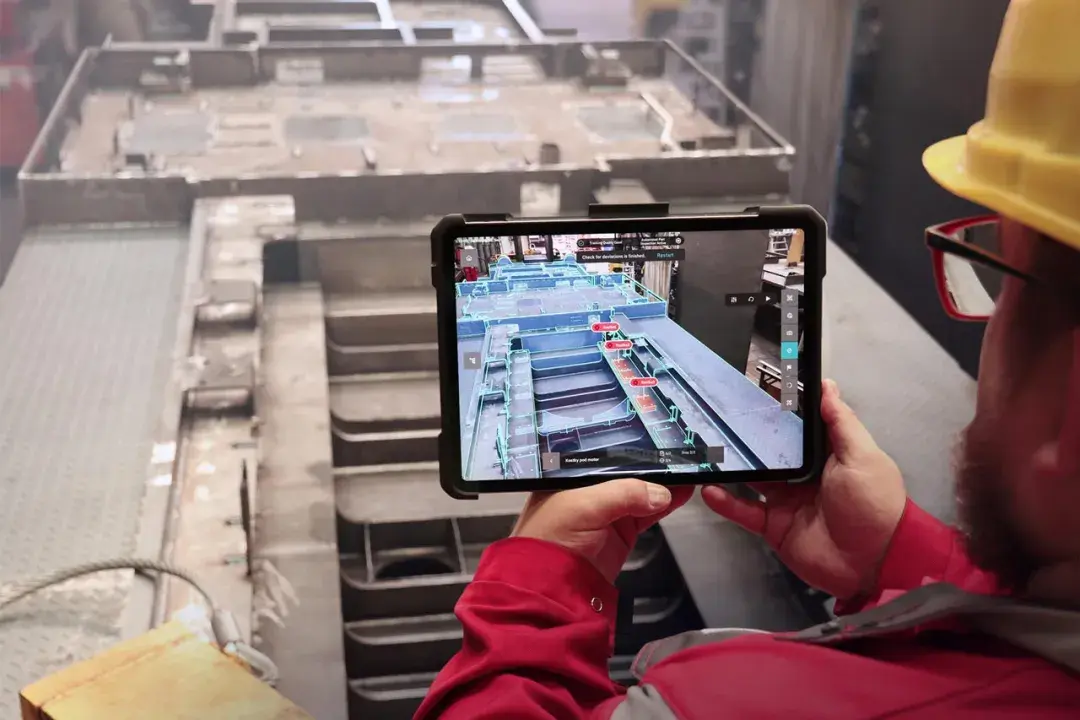

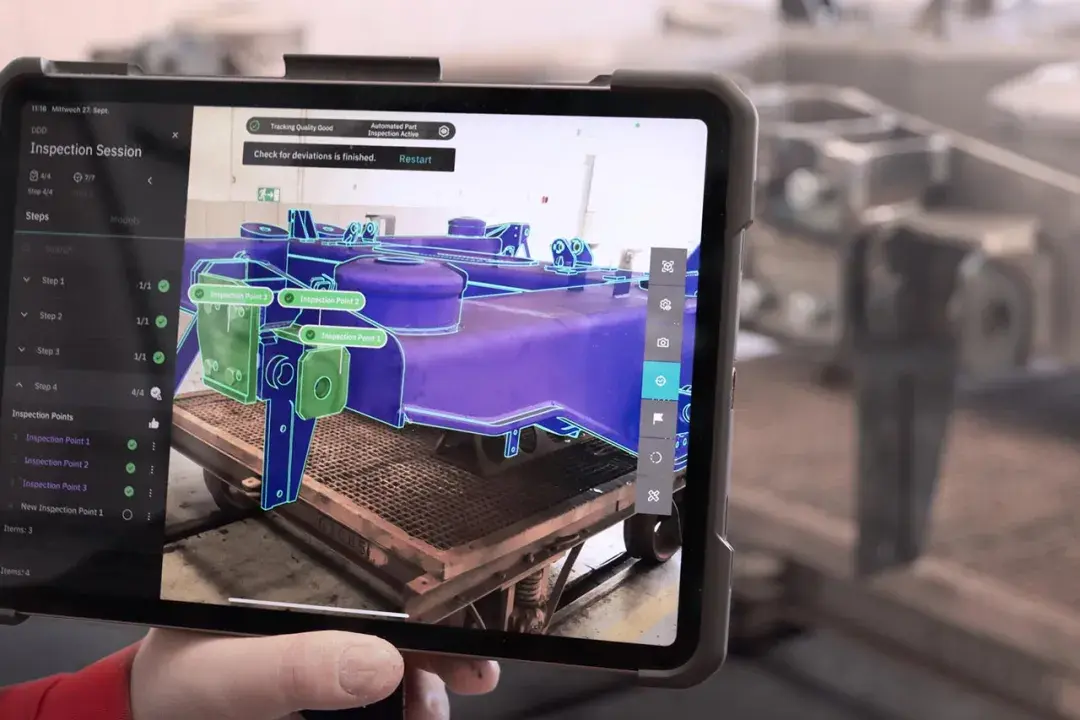

叠加完成之后，质检员只需要绕车体走一圈，屏幕上会用红色高亮标出所有偏差：哪个支架位置偏了多少毫米、哪个支架完全漏装、哪个支座方向反了。每个偏差可以现场拍照、文字标注、自动生成PDF数字报告。这份报告不只是给当前班次看的，它会进入企业的质量数据库，成为可追溯、可统计、可改进的数字资产。
CZ LOKO对这套方案的描述是”把’下线后才发现’的偏差，前置到了’工序中即时纠正'”。这是工艺逻辑上的根本转变。具体收益包括：
- 焊接结构件的复检效率成倍提升，不再需要质检员举着图纸逐个比对；
- 返工和运输返修风险显著下降，因为偏差在焊接工序就被拦截；
- 每一台出厂机车的关键支架位置都有了数字化证据，可作为对客户的质量交付凭证。
- 最难得的是，这些数据沉淀下来还能反哺前端工艺改进——如果同一类支架反复在某个位置出偏差，工艺团队就能直接定位是夹具问题还是焊接工序问题。这就从”被动检测”升级到了”主动改进”。
*点击阅读原文直通官网，了解安宝特拓影详情！
03 技术原理拆解：为什么这件事现在才能做到
你可能会想：把CAD模型叠在实物上做对比，听起来不是个新想法吧？为什么以前没人做？
确实不是新想法。在安宝特拓影Twyn之前，已经有很多技术路线尝试过CAD-to-Real的对比：基于激光扫描的逆向测量（用激光扫出实物点云后与CAD做比对）、基于摄影测量的尺寸还原、基于固定相机+人工标记的AR定位。但这些方案都有各自的局限——激光扫描精度高但设备贵、效率低；摄影测量依赖大量标定；固定相机的AR需要在零件上贴标记，对大件结构件不现实。

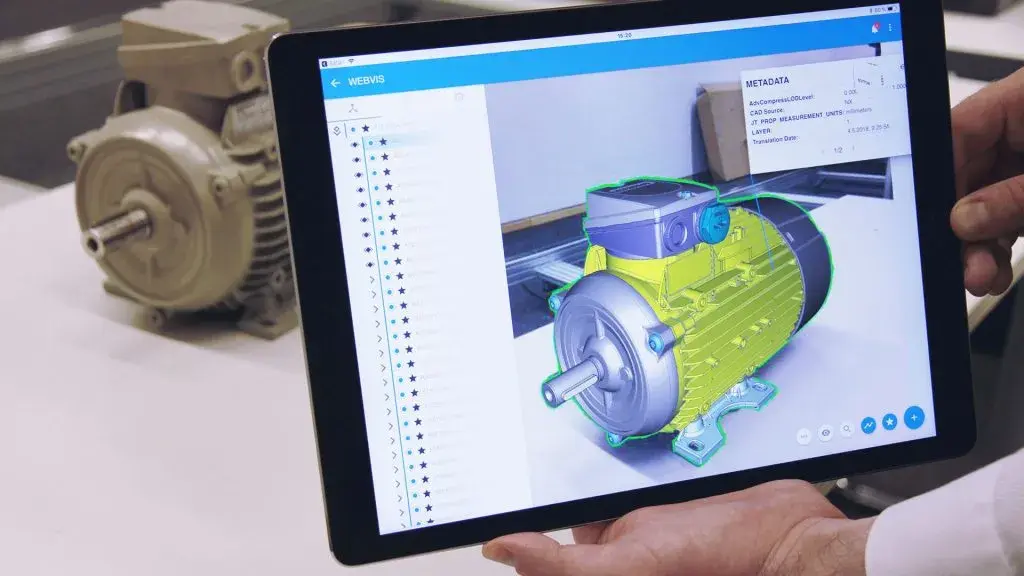

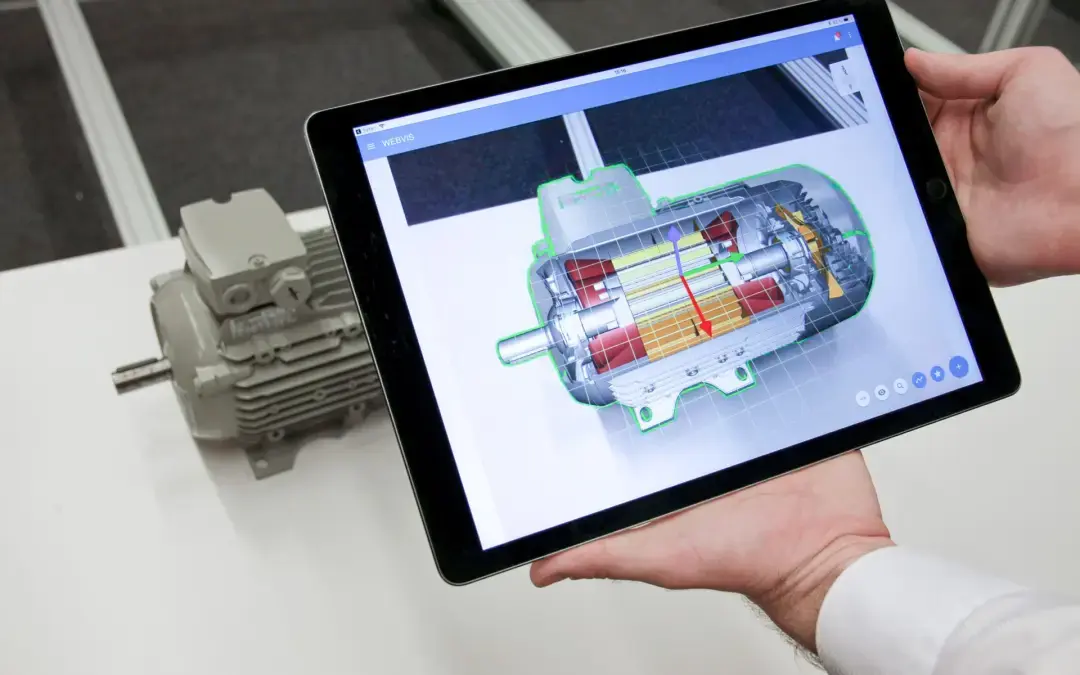

拓影Twyn的技术突破点在于Visometry自研的VisionLib计算机视觉引擎。它解决的核心难题是：让一台普通的iPad，仅凭摄像头实时画面，就能稳定地识别复杂工业零件的空间姿态，并把CAD模型精准叠加上去。 这背后是十多年的计算机视觉研发积累——VisionLib最早是德国Fraunhofer研究所的衍生项目，专门攻克”无标记式工业级模型跟踪”这个问题。今天拓影Twyn能在iPad上做到几乎实时的CAD叠加，靠的就是这个引擎。
理解这一点很重要，因为它解释了为什么拓影Twyn不是要替代三坐标测量机或激光跟踪仪，而是和它们形成互补关系。三坐标依然是高精度尺寸测量的金标准（精度可达微米级），拓影Twyn做的是另一件事——快速、全面、可视化、可数字化追溯的”宏观偏差识别”。安宝特将其称为”Inspect before you measure”（先检视，再测量）——意思是先用拓影Twyn做粗粒度初筛，把明显的位置偏差、漏装、错装全部识别出来，剩下需要精测的关键尺寸再交给三坐标。这样三坐标的排队压力大幅缓解，整体检测周期也缩短了。
值得一提的还有数据安全。拓影Twyn的CAD项目可以完全离线运行——Studio是单机许可，View之间的项目分发走客户内网，CAD数据不需要上云。这一点对制造业客户尤其重要，因为车体CAD数据属于核心知识产权，绝大多数轨交制造商不能接受任何云端方案。Visometry作为TISAX认证企业（这是欧洲汽车行业最高级别的信息安全标准），在数据合规上有先天优势。
所以这件事现在才能做到，背后是三个技术节点的成熟同时发生：移动端算力（iPad Pro的M系列芯片足够跑实时6DoF计算）、计算机视觉算法（无标记工业模型跟踪的精度终于达到可用级别）、以及CAD格式的标准化（让导入和处理变得高效）。三个条件缺一不可。
*点击阅读原文直通官网，了解安宝特拓影详情！
04 对中国轨道交通装备制造业的启示
讲了这么多CZ LOKO的实践，回到中国市场——这件事对我们意味着什么？
中国是全球最大的轨道交通装备制造基地。中车（CRRC）一家企业就承担了全球60%以上的轨道车辆产能，下属包括长客、四方、株机、青岛、浦镇等多家主机厂，外加数百家二级供应商。这个体系的车体焊接车间面对的痛点和CZ LOKO几乎完全一致，而且因为产量更大、车型更多、节拍更快，痛点的绝对量级比欧洲更大。
中车体系内部其实早就在推动”质量左移”的相关探索。从智能制造研究院的灯塔工厂建设，到各主机厂的”智改数转”项目，再到工艺装备开发部对数字化质检工具的需求——大家都看到了同一个方向，缺的只是真正能落地的工具。
CZ LOKO案例对中车体系的启示，我们认为有三个层面。
第一个是范式层面的启示。 质量门可以从”产线末端的检验”前置到”焊接工序中的实时核查”，而且这种前置不需要颠覆现有产线设备，只需要在工序中加一个轻量化的iPad岗位。这一点对节拍敏感、产线投资巨大的轨交制造来说至关重要——它是一个”加法”方案，不是”换”方案。
第二个是工具层面的启示。 基于AR的视觉质检已经过了概念验证阶段，进入了真实生产部署阶段。CZ LOKO不是孤例，安宝特的客户名单里还有同样使用拓影Twyn的Škoda Vagonka（捷克斯柯达车辆，主要做地铁/客车）以及多家欧洲机车车辆配套商。这说明这套方法论在不同子行业（机车、动车、地铁、货车）都已经被验证。
第三个是数字化资产层面的启示。 每一台出厂机车的支架位置数据都是数字资产。短期看，它是单次质检的记录；长期看，这些数据可以反哺工艺优化、夹具改进、供应商质量管控，价值远超单次质检本身。这正是制造业数字化转型中”数据沉淀”的真实样子——从每一个工序中产生可用的数据。
具体到落地，中国轨交制造商可以考虑从三个场景切入。第一个是动车组/机车的车体焊接质量门，这是CZ LOKO的原型场景，可以直接复用。第二个是大件结构件的来料检验——比如外协焊接的车架、转向架等大件来料时，用拓影Twyn做快速核查比传统三坐标排队效率高得多。第三个是大型客车/地铁车辆的内部支架核查——车体内饰前的支架完整性是漏检高发区，拓影Twyn可以做到接近100%的覆盖。
至于投资回报，我们做一个简化的估算。
以一家中型机车厂为例：假设年产100台机车，每台车原本焊接结构件复检需要4小时，部署Twyn后压缩到40分钟，单台节省3.3小时；按质检综合时薪80元/小时计算，年度人工节省约2.6万元。
这个数字看起来不大，但真正的价值不在这里——它在工序中即检带来的返工率下降：保守估计每年减少20次返工，每次返工综合成本约5000-10000元，这就是10-20万元的直接节省。
再加上提前发现偏差带来的项目交付提速、客户索赔风险下降、客户验收一次通过率提升——这些隐性收益的累积，是部署拓影Twyn最大的价值池。从我们与多家客户测算的经验看，投资回报周期通常在6-12个月之内。
*点击阅读原文直通官网，了解安宝特拓影详情！
05 总结
回到这篇文章的开头那句话——”老师傅最怕的不是焊错了，是下一道工序才发现焊错了”。
这句话背后藏着一个更大的趋势：轨道交通装备制造业，正在从”依赖老师傅经验”的质量管控模式，走向”依赖数字化证据”的质量管控模式。 这不是说老师傅不重要了，而是老师傅的经验需要被工具放大、被数据沉淀、被组织继承。CZ LOKO的实践告诉我们，这件事在欧洲已经在发生，而中国轨交制造业有所有理由比欧洲做得更快、更彻底——因为我们的体量更大、痛点更深、政策窗口更明确。
